ZCGX型垂架式中心传动刮吸泥机

用途
ZCGX型中心传动刮吸泥机适用于中心进水、周边出水、中心排泥的大、中型池径的辐流式沉淀池，主要用于城镇污水处理厂二次沉淀池的吸排泥。

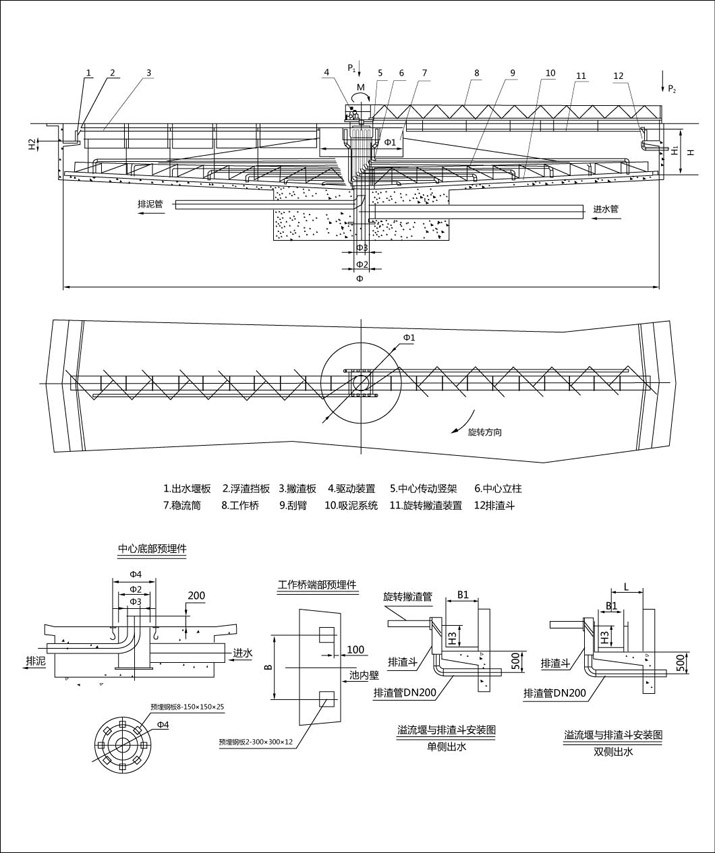

结构及工作原理
该设备采用中心传动、垂架式，污水从进水柱管流入导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心竖架旋转，并带动刮臂及刮泥板转动，刮板将污泥刮集后由吸泥管依靠池内静水压抽吸至中心泥缸，再通过中心排泥管排出池外，水面的浮渣通过旋转撇渣装置导入排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。

主要特点

1. 工作桥采用半桥式，其材质可采用碳钢或不锈钢结构；
2. 驱动装置采用斜齿轮减速机与蜗轮减速机相组合，保证输出扭矩及转速，传动效果高；
3. 减速机内设有过力扭矩保护装置，运转安全可靠；
4. 撇渣方式有两种：板式撇渣和管式撇渣；
5. 各吸泥管自成单元，可通过吸泥管管口的开度来调节流量，从而控制污泥回流比；
6. 设备操作简便，可直接就地/远程控制设备的运行。
